問題描述（故障現象）

多端中興S385設備和中興S330設備混合組網，中興ZXMP S385設備的SEE板和中興ZXMP S330設備的SFEx6板組成以太網環網業務。SFEx6板啟用生成樹協議，SEE板未啟用生成樹協議，SEE板配置的是EVPLAN業務。

某日多端中興S330設備（無規律的分布于網絡）的SFEx6板陸續上報“單板運行不正?！备婢婢掷m(xù)時間1分鐘左右，后自動消失。SFEx6板配置了單板的1：N保護，盡管其發生了單板的保護倒換，但該SFE板上的所有業務還是都出現了瞬斷。第二天，瞬間上報“單板運行不正?！备婢腟FEx6板有逐漸增多的趨勢，影響的業務也越來越多。

原因分析

經過了解，故障發生前，該網絡沒有進行網絡改造，即網絡拓?fù)錈o(wú)變化，也沒有新增業務，如新增接入交換機等等。受到影響的業務主要是“電力遠動”業務，該業務承載在全網多端中興S330設備的13#SFEx6板上。查看歷史告警，發現電力遠動主環從23日凌晨2：52開始，環上的13#SFE單板開始間歇性的上報“單板運行不正常”告警，

同時這些中興S330設備的CS板上報“背板總線錯”告警，端口號是77~80，這些端口剛好對應于13#槽位。

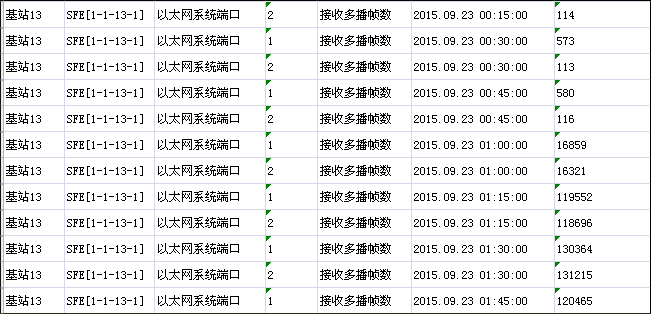

查看歷史性能發現環上SFEx6板的系統口接收到的幀數從23日凌晨1點開始異常，數量比正常情況下多出很多并且一直持續，其中多播幀數增加很多。

因此懷疑SFEx6板的生成樹發生異常，已經形成廣播風暴。

查看各個SFE板的網橋運行狀態，發現并沒有找到BLOCK端口，可以證實確實以太網業務成環了。業務成環后，大量的異常報文在環內風暴，對SFE板的交換芯片造成了沖擊，導致交換芯片異常，SFEx6板自動發生復位。在SFEx6板自動復位期間，NCP板就檢測到了其“單板運行不正常”告警，CS板就檢測到了其“背板總線錯”告警。

在客戶的配合下，在網管上禁用了環上一個站點的SFE板的系統端口，強制破環，環上SFE單板不再上報異常告警。隨后逐個確認各個站點的業務恢復情況。最終確認只有ZHB站（中興S385設備）這一個站點的業務不通，并且需要經過ZHB站的業務都不通。ZHB站（中興S385設備）配置的是14#SEE板，中斷14#SEE板的西方向的VCG口，將ZHB站置為環網的最尾端結點，這樣對其它站點的業務不會造成影響。

同時進行了抓包分析，經客戶確認，抓到的報文里有很多異常的IP地址，如“192.162. x.x”、 “192.168.x.x”、“64.40.x.x”，這些IP地址不應該存在于客戶的網絡中。手動將環網破環后，雖然除了ZHB站外其它站點的業務均恢復正常，但抓到的報文顯示仍然存在異常的IP地址，因此可以確定網絡中仍然存在異常的報文源。

25日重點對ZHB站的14#SEE板進行了分析，初步確定此SEE板存在異常。經過此SEE板的報文內容可能被異常修改，所以不管手動破環前后，環上都可以抓到異常報文。由于生成樹協議報文不能正常通過，導致業務成環。

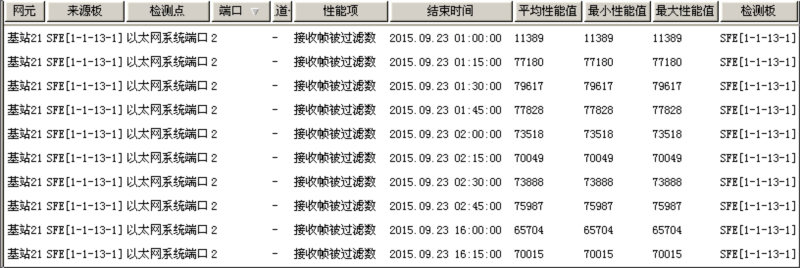

另外從ZHB站兩端對接的以太網板的性能也可以確定此站點SEE板發出的報文存在異常。通過ASCII碼流可以查到ZHB站東向的TJW站有不斷收到異常幀并丟棄（TJW站也是SEE板，網管上不統計系統口的異常丟棄幀數），西向的基站21的系統端口從23日凌晨1點開始持續有接收幀被過濾數，如下
